異形玻璃鋼化時的注意事項有哪些？

在日常生活中異形玻璃可是越來越多了，目前市面上異形玻璃大部分都是經(jīng)過鋼化的，異形玻璃在加工鋼化的時候一不小心就很容易造成玻璃報廢，所以當遇到異形玻璃需要鋼化的時候，要多加注意。今天和大家一起來了解一下異形鋼化玻璃鋼化時的注意事項有哪些？

?

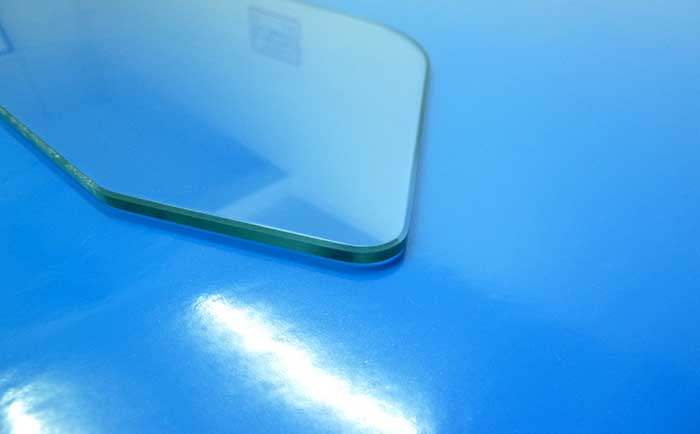

異形玻璃鋼化時的注意事項：

1、對于帶尖角的玻璃：小于30°角的玻璃在加熱爐的加熱時間比普通玻璃減少2.5%～5%，在玻璃上片時，尖端要靠后，并放置廢品玻璃，以防止角部吸熱太快而造成彎曲。

?

2、對于釉面玻璃：進入鋼化爐前一定要干燥，上、下溫度一般設為700℃左右，如果玻璃出現(xiàn)彎曲，要適當?shù)恼{節(jié)風壓。加熱平衡壓力可以降低約50%，加熱時間與釉面顏色也有一定的關系。

3、對于壓花玻璃：玻璃擺放時，一般是不平面朝上，為避免加熱時間過長造成波紋，不平面有時朝下放，加熱時間要根據(jù)玻璃最厚的地方來決定，吹風壓力亦然。

?

4、對于吸熱玻璃：加熱時間一般比普通玻璃減少5%；

?

5、對于帶孔和槽的玻璃：在進行鋼化時比同規(guī)格玻璃加熱時間要增加2.5%～5%。

?

6、對于鍍膜玻璃、熱反射玻璃：為保護膜面，鍍膜面要朝上，底部溫度及加熱時間比同種厚度的普通玻璃要增加2.5%～10%。

?

以上就是異形鋼化玻璃在鋼化玻璃時要注意的問題，了解上述鋼化玻璃參數(shù)設定要求之后，可以先進行小量玻璃測試。如果沒問題再進行批量生產(chǎn)，這樣子可以大大減少加工成本，同時也能更好的保證了異形鋼化玻璃的鋼化質量。
